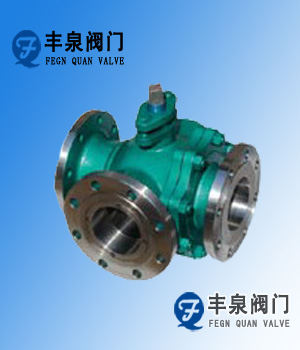

Q44F/Q45FL不锈钢三通球阀

点击浏览大图收藏此产品

公司名称：
更新时间：
所在地：
生产地址：
浏览次数：

温州丰泉阀门有限公司
2017-08-02 23:12:40
温州市
瓯北
300

【简单介绍】

产品特性：不锈钢法兰球阀,耐高温球阀,专业球阀厂家,电动三通球阀
产品简介：三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。

【详细说明】

不锈钢三通球阀Q44F/Q45FL

产品特性：不锈钢法兰球阀,耐高温球阀,专业球阀厂家,电动三通球阀

产品简介： 三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。

品牌

丰泉

型号

Q44F/Q45FL型

所在地

浙江

温州丰泉阀门有限公司

详细介绍：

Q44（45）F法兰连接三通球阀

适用于化工、石油、天然气、民用等行业。产品结构特点：　　三通球阀可为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

连接形式：	法兰	公称压力：	1.6（Mpa）
公称通径：	15——（mm）	阀体材料：	WCB
驱动方式：	可选	适用温度：	150——300（℃）
适用介质：	C:水、油品、蒸汽 P：硝酸类 R：醋酸类	试验压力：	1.6（Mpa）
产品别名：	球阀	适用范围：	多种
压力范围：	1.6——4.0（Mpa）	公称口径：	常规——（mm）
流量特性：	零泄漏	泄漏等级：	*
重量：	2.5Kg	强度试验：	2.4Mpa
密封试验：	1.8Mpa	气封试验：	0.5～0.7Mpa

法兰连接三通球阀产品型号：Q4445F-1.6～4.0150Kb、10K

法兰连接三通球阀主要性能规范：

试验压力（Mpa）	公称压力（Mpa）
	1.6	2.5	4.0	CL150	JIS10K
强度试验	2.4	3.8	6.0	3.2	2.4
密封试验	1.8	2.8	4.0	2.2	1.5
气封试验	0.5～0.7
工作温度	PTFE≤150℃ PTL≤300℃
适用介质	C:水、油品、蒸汽 P：硝酸类 R：醋酸类

法兰连接三通球阀产品用途：

　　适用于化工、石油、天然气、民用等行业。

法兰连接三通球阀产品结构特点：

　　三通球阀可为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

法兰连接三通球阀主要零件的材料说明：

阀体、阀盖	WCB、CF8
球体	WCB+HCr、CF8
阀杆	2Cr13、CF8
阀座	PTFE
填料	PTFE

法兰连接三通球阀主要外形尺寸：

公称压力	公称通径		L	L1	H	W	重量Kg
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL 150	JIS 10K
1.6 2.5 4.0 CL 150 JIS 10K	15	¹/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	³/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1¹/4	180	90	85	200	6.5	7	8.5	7	7
	40	1¹/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2¹/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160

1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量

2、三通球阀分T型和L型，使用寿命长，流通能力大，阻力

3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态

如需尺寸规格请，为您提供详细参数，本厂按标准生产。
