加长杆美标蝶阀

公司名称：
更新时间：
所在地：
生产地址：
浏览次数：

广州西派克阀门厂
2017-07-09 12:45:08
广州市
1047

【简单介绍】

广州西派克阀门厂是蝶阀的专业生产厂家，这里有我们为您精选的加长杆美标蝶阀，加长杆蝶阀，美标蝶阀，手动蝶阀，涡轮蝶阀，对夹式蝶阀，硬密封蝶阀，软密封蝶阀，产品信息、行业资讯、价格行情等。

【详细说明】

	产品序号：
	产品名称：	加长杆美标蝶阀
	产品类别：
	产品数量：	0
	上传时间：	2009-7-29 14:45:50

相关参数

一、用途及特点：

815、830、系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑，给合排水等管道上。

其特点：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐温、耐磨损、耐腐蚀等优点。

美标对夹、双法兰式金属硬密封蝶阀 /对夹、单法兰式氟塑料密封蝶阀

二、采用标准：

设计标准：APl609-83
法兰连接尺寸：ANSIB16。5
结构长度：ANSlB16.10-1992
压力试验：API598-82

三、主要技术参数：

公称通径	DN（mm）	830W	830L
公称通径	DN（mm）	2″-36″	2″-36″
公称压力 Nominal pressure	PN（MPa）	150Lb	300Lb
试验压力Ps（MPa）	强度试验	3.0	7.5
试验压力Ps（MPa）	密封试验	2.2	5.5
适用介质	水、蒸汽、油品、海水等
适用温度	-29-425℃

四、主要零件的材料：

雩件名称	材料
阀体	WCB，304,31 6,31 6SS，CF8M
蝶板	WCB，304,31 6、31 6SS，CF8M
阀杆	316、2Crl3、1Crl8Ni9Ti
密封圈	31 6、氟塑料
填料	柔性石墨、氟塑料

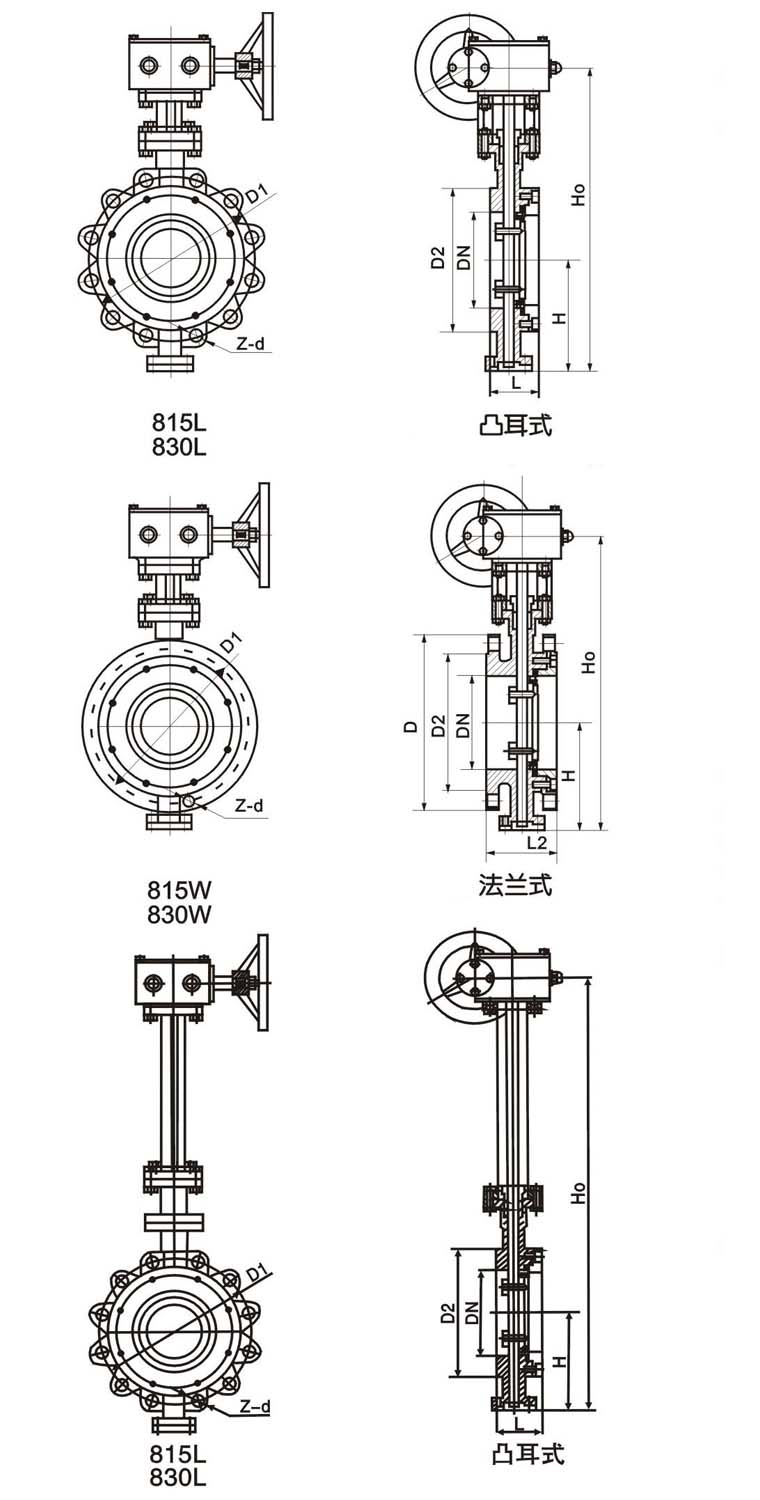

五、加长杆美标蝶阀815W系API815W：

公称通径DN		结构长度（标准值）				外形尺寸（参考值）				连接尺寸（标准值）								参考重量
公称通径DN		L		L1		H		H0		D		D1		D2		M	Z．d
英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	M	Z．d
2”	50	1.69	43	4.25	108	4.33	110	13.58	345	6.00	152	4.75	120.5	3.62	92	M18	4-19	9	20
21/2″	65	1.69	46	4.40	112	4.64	118	14.25	362	7.00	178	5.49	139.5	4.13	105	M18	4-19	10	25
3″	80	1.94	48	4.50	114	4.92	125	14.96	380	8.50	190	6.00	152.5	5.00	127	M18	4-19	11	29
4″	100	2.19	54	5.00	127	5.70	145	16.34	415	9.00	229	7.50	190.5	6.19	157	M18	8-19	13	33
5″	125	2.50	55	5.50	140	6.50	165	17.91	455	10.00	254	8.50	216	7.32	186	M20	8-22	16	38
6″	150	2.75	57	5.50	140	6.89	175	21.45	545	11.00	279	9.50	241.5	8.50	216	M20	8-22	26	74
8″	200	2.81	64	5.90	150	8.26	210	24.21	645	13.50	343	11.75	298.5	10.62	270	M20	8-22	34	86
10″	250	3.00	71	6.30	160	9.84	250	27.36	695	16.00	406	14.25	362	12.75	324	M22	12-25	51	142
12″	300	3.18	81	7.00	178	11.24	285	32.78	830	19.00	483	17.00	432	15.00	381	M22	12-25	72	167
14″	350	3.63	92	7.50	190	12.60	320	35.43	900	21.00	533	18.75	476	16.25	413	M27	12-29	106	218
16″	400	4.00	102	8.50	216	13.98	355	38.58	980	23.50	597	21.25	540	18.50	470	M27	16-29	133	275
18″	450	4.50	114	8.74	222	14.96	380	40.55	1030	25.00	635	22.75	578	21.00	533	M30	16-32	176	315
20″	500	5.00	127	9.00	229	16.34	415	43.70	1110	27.50	699	25.00	635	23.00	584	M30	20-32	190	395
2″	600	6.06	154	10.50	267	18.70	475	51.37	1305	32.00	813	29.50	749.5	27.25	692	M33	20-35	394	580
30″	750	6.50	165	11.50	292	22.38	580	60.03	1525	38.75	985	36.00	914	33.75	857	M33	28-35	476	717
32″	800	7.50	190	12.50	318	24.80	630	62.40	1585	41.75	1060	38.50	978	36.00	914	M39	28-41	618	880
36″	900	8.00	200	13.00	330	26.77	680	69.48	1765	46.00	1168	42.75	1085	40.25	1022	M39	32-41	762	1042

订货须知：

一、①加长杆美标蝶阀产品名称与型号②加长杆美标蝶阀口径③加长杆美标蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的加长杆美标蝶阀型号，请按加长杆美标蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
