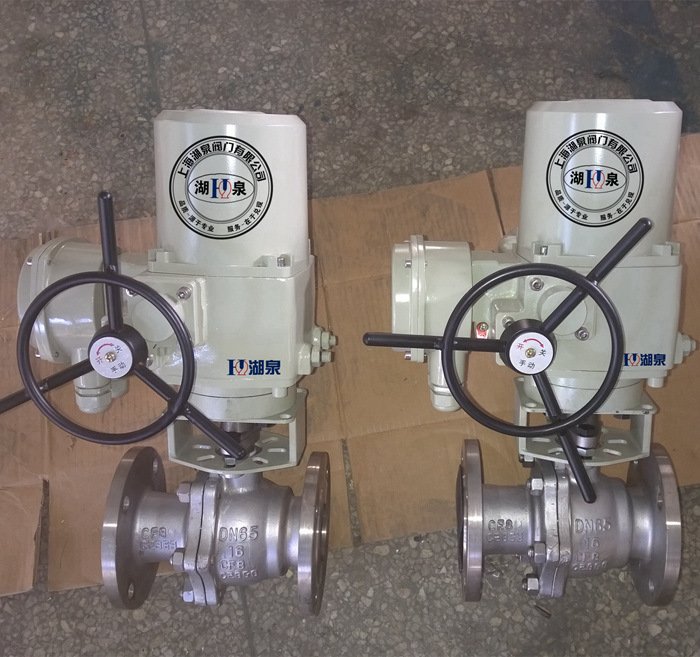

电动调节球阀-调节型电动球阀-不锈钢电动调节球阀详细介绍：
电动调节球阀-调节型电动球阀-不锈钢电动调节球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
调节型电动球阀执行标准:
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
不锈钢电动调节球阀性能规范：
公称通径mm DN15-DN300
材料代号 C P R
主要 零件 阀体 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯 金属密封
填料 聚四氟乙烯 柔性石墨
适用 工况 适用 介质 蒸汽、 水、油品 硝酸类 醋酸类
适用 温度 -28℃ - 300℃
电动调节球阀-调节型电动球阀-不锈钢电动调节球阀电动装置：
型号 | 输出 转矩（N·m） | zui大阀杆直径（mm） | 手动 速比 | 输出转速（r/min） | |||||
0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||
电机功率（KW） | |||||||||
Q10 /Q(T) | 100 | 28 | 88 | 0.03 | 0.06 | 0.09 | 0.09 | 0.18 | 0.18 |
Q20 /Q(T) | 200 | 28 | 88 | 0.06 | 0.09 | 0.12 | 0.12 | 0.25 | 0.25 |
Q30 /Q(T) | 300 | 28 | 88 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 |
Q60 /Q(T) | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.25 | 0.55 | 0.55 |
Q90 /Q(T) | 900 | 42 | 74 | 0.18 | 0.25 | 0.37 | 0.37 | 0.75 | 0.75 |
Q120 /Q(T) | 1200 | 42 | 74 | 0.18 | 0.37 | 0.55 | 0.55 | 1.1 | 1.1 |
Q200 /Q(T) | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | - | - |
Q250 /Q(T) | 2500 | 60 | 67 | 0.55 | 0.55 | 0.75 | , 1.1 | - | - |
Q300 /Q(T) | 3000 | 60 | 67 | 0.55 | 0.75 | 1.1 | - | - | - |
Q400 /Q(T) | 4000 | 60 | 67 | 0.55 | 0.75 | - | - | - | - |
Q500 /Q(T) | 5000 | 60 | 67 | 0.75 | 1.1 | - | - | - | - |
电动调节球阀使用注意事项：
1、使用前，仔细阅读产品使用说明书。
2、按铭牌上或说明书上规定的压力、温度、使用介质范围内使用。
3、对于有些介质不稳定且易分解（如某些介质的分解会引起体积膨胀造成工况压力不正常升高）会引起阀门破坏或泄漏，应采取措施消除或限制引起不稳定介质分解的因素。在阀门选型时，应考虑介质不稳定易分解可能造成的工况变化而选择有能自动泄压装置的衬氟阀门。
4、对于有毒、易燃、易爆、强腐蚀性介质管道上的电动调节球阀，严禁在带压状态下更换填料。尽管衬氟阀门在设计上有上密封功能，但也不推荐在带压状态下更换填料。
