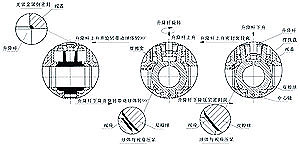

CLQ47Y撑拢式金属双向双密封球阀是公司通过多年的实践，成功研制出的一种产品，其利用球体上导向柱与撑拢盘导向槽的上下间距的不对等，通过对撑拢盘沿轨迹升降使两球瓣绕铰支销回转，从而使密封脱离回转/回转压紧以达到启闭的效果。如图所示：升降杆上升带动撑拢盘沿导向柱向上移动，从而使球体收拢，脱离密封面，当升降杆继续上升，撑拢盘带动球体旋转90度，使阀门开启。相反的过程阀门关闭。

详细介绍

CLQ47Y撑拢式金属双向双密封球阀

产品型号：CLQ47Y1.6～16.0(CL150～1500)

CLQ47Y撑拢式金属双向双密封球阀产品结构特点：

　　撑拢式金属双向双密封球阀是公司通过多年的实践，成功研制出的一种产品，其利用球体上导向柱与撑拢盘导向槽的上下间距的不对等，通过对撑拢盘沿轨迹升降使两球瓣绕铰支销回转，从而使密封脱离回转/回转压紧以达到启闭的效果。如图所示：升降杆上升带动撑拢盘沿导向柱向上移动，从而使球体收拢，脱离密封面，当升降杆继续上升，撑拢盘带动球体旋转90度，使阀门开启。相反的过程阀门关闭。

CLQ47Y撑拢式金属双向双密封球阀主要零件的材料说明：

名称\主体材料	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
阀体、阀盖	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
支架	A216 WCB	A217 WC6	A217 WC9	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
阀座	A105+STL	A304+STL	A304+STL	A304+STL	A304+STL	A316+STL	A316L+STL
球体	A105+STL	A217 WC6+STL	A217 WC9+STL	A351 CF8+STL	A351 CF3+STL	A351 CF8M+STL	A351 CF3M+STL
阀杆	A182 F6+渗氮	17-4PH+渗氮		A182 F304+渗氮	A82 F304L+渗氮	A182 F316+渗氮	A182 F316L+渗氮
撑拢盘	A105+ER410	F11+STL	F22+STL	A304+STL	A304L+STL	A315+STL	A316L+STL
螺栓	A193 B7	A193 B16	A193 B16	A193 B8	A193 B8	A193 B8M	A193 B8M
螺母	A194 2H	A194-7	A194-7	A194-8	A194-8	A194-B8M	A194-8M
填料	碳素纤维+304钢丝/柔性石墨			RTFE	RTFE	RTFE	RTFE
阀杆螺母	A493 D2
导向销	40Cr+淬火
衬筒	45+镀Ni-P	F321+镀Ni-P	F321+镀Ni-P	F321+镀Ni-P	F304L+镀Ni-P	F316+镀Ni-P	F316L+镀Ni-P
中道垫片	304片加柔性石墨缠绕			316片加紧RTFE
中心轴	G40Cr+高频淬火			A182 F316+渗氮
手轮	A395（QT400-17）
适用介质	≤425℃	≤545℃	≤570℃	≤200℃	≤200℃	≤200℃	≤200℃
适用温度	水、蒸汽、油品（含微小颗粒）			氧化性介质	硝酸类	醋酸类	尿素、氨等

CLQ47Y撑拢式金属双向双密封球阀主要外形尺寸：

公称压力	形式	公称通径	外形尺寸			公称压力	形式	公称通径	外形尺寸			公称压力	形式	公称通径	外形尺寸
公称压力	形式	公称通径	H	L	E	公称压力	形式	公称通径	H	L	E	公称压力	形式	公称通径	H	L	E
1.6	1	25	380	180	180	2.5	1	25	380	180	180	4.0	1	25	380	180	180
		32	380	180	180			32	380	180	180			32	380	180	180
		40	420	200	180			40	420	200	180			40	420	200	180
		50	490	230	200			50	490	230	200			50	490	230	200
		65	550	290	300			65	550	290	300			65	550	290	300
		80	600	310	300			80	600	310	300			80	600	310	300
		100	660	350	300			100	660	350	300			100	660	350	300
		150	705	480	400			150	705	480	400			150	705	480	400
		200	740	600	450			200	740	600	450			200	740	600	450
	2	250	910	730	310		2	250	910	730	310		2	250	910	730	310
		300	980	850	310			300	980	850	310			300	980	850	310
		350	1080	980	460			350	1080	980	460			350	1080	980	460
		400	1220	1100	460			400	1220	1100	460			400	1220	1100	460
		450	1340	1200	460			450	1340	1200	460			450	1340	1200	460
		500	1480	1250	460			500	1480	1250	460			500	1480	1250	460
		600	1820	1450	600			600	1820	1450	600			600	1820	1450	600
		700	1980	1650	600			700	1980	1650	600			700	1980	1650	600

公称压力	形式	公称通径	外形尺寸			公称压力	形式	公称通径	外形尺寸			公称压力	形式	公称通径	外形尺寸
公称压力	形式	公称通径	H	L	E	公称压力	形式	公称通径	H	L	E	公称压力	形式	公称通径	H	L	E
6.4	1	25	380	180	180	10.0	1	25	400	230	200	16.0	1	25	25	230	200
		32	380	180	180			32	400	260	200			32	32	260	200
		40	440	200	180			40	460	260	300			40	40	260	300
		50	510	230	200			50	530	300	300			50	50	300	300
		65	570	290	300			65	590	340	350			65	65	340	350
		80	620	310	300			80	645	380	400			80	80	380	400
		100	680	350	300			100	705	430	400			100	100	430	400
		150	725	480	400			150	750	550	450			150	150	550	450
	2	200	765	600	310		2	200	780	650	310		2	200	200	650	310
		250	935	730	310			250	965	775	310			250	250	775	310
		300	1010	850	460			300	1040	900	460			300	300	900	460
		350	1110	980	460			350	1140	1025	460			350	350	1025	460
		400	1250	1100	460			400	1280	1150	460			400	400	1150	460
		450	1370	1200	460			450	1405	1275	460			450
		500	1520	1250	600			500	1555	1400	600			500
		600	1860	1450	600			600	1895	1650	600			600

公称压力	形式	公称通径		外形尺寸			公称压力	形式	公称通径	外形尺寸			公称压力	形式	公称通径	外形尺寸
公称压力	形式	公称通径		H	L	E	公称压力	形式	公称通径	H	L	E	公称压力	形式	公称通径	H	L	E
CL 150	1	25	1	380	180	180	CL 300	1	25	380	180	180	CL 400	1	25	380	180	180
		32	11/4	380	180	180			32	380	180	180			32	380	180	180
		40	11/2	420	200	180			40	420	200	180			40	420	200	180
		50	2	490	230	200			50	490	230	200			50	490	230	200
		65	21/2	550	290	300			65	550	290	300			65	550	290	300
		80	3	600	310	300			80	600	310	300			80	600	310	300
		100	4	660	350	300			100	660	350	300			100	660	350	300
		150	6	705	480	400			150	705	480	400			150	705	480	400
		200	8	740	600	450		2	200	740	600	450		2	200	740	600	450
	2	200	8	740	600	450			200	740	600	450			200	740	600	450
		250	10	910	730	310			250	910	730	310			250	910	730	310
		300	12	980	850	310			300	980	850	310			300	980	850	310
		350	14	1080	980	460			350	1080	980	460			350	1080	980	460
		400	16	1220	1100	460			400	1220	1100	460			400	1220	1100	460
		450	18	1340	1200	460			450	1340	1200	460			450	1340	1200	460
		500	20	1480	1250	460			500	1480	1250	460			500	1480	1250	460
		600	24	1820	1450	600			600	1820	1450	600			600	1820	1450	600

公称压力	形式	公称通径		外形尺寸			公称压力	形式	公称通径	外形尺寸			公称压力	形式	公称通径	外形尺寸
公称压力	形式	公称通径		H	L	E	公称压力	形式	公称通径	H	L	E	公称压力	形式	公称通径	H	L	E
CL 600	1	25	1	380	216	180	CL 900	1	25	400	254	180	CL 1500	1
		32	11/4	380	229	180			32	400	279	180
		40	11/2	440	241	180			40	460	305	180
		50	2	510	292	200			50	530	368	200			50	550	368	300
		65	21/2	570	330	300			65	590	419	300			65	610	419	400
		80	3	620	356	300			80	645	381	300			80	365	470	400
	2	100	4	680	432	300		2	100	705	457	300		2	100	730	546	450
		150	6	725	550	400			150	750	610	400			150	775	705	310
		200	8	765	60	450			200	780	737	450			200	805	832	310
		250	10	935	787	310			250	965	838	310			250	990	991	460
		300	12	1010	838	310			300	1040	968	310			300	1065	1130	460
		350	14	1110	889	460			350	1140	1029	460
		400	16	1250	991	460			400	1280	1130	460
