伞齿轮对夹式刀型闸是闸阀的一种，是直行程切断阀门，刀闸阀的阀板头部有斜刃口，对介质具有一定的切断作用，适合用于含纤维及固体颗粒介质及污水处理系统中，可佩手动，气动，电动执行器，广泛使用于造纸，采矿，化工，污水处理等过程自控系统中。介质适应范围广：良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。
伞齿轮对夹式刀型闸阀描述：
暗杆刀型闸阀是闸阀中的新品种，体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，?伞齿轮对夹式刀型闸阀又采用了目前上*的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前上*的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了闸阀的使用寿命。此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。?伞齿轮对夹式刀型闸阀特别适合在粉尘及干燥的恶劣环境中*正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。
伞齿轮对夹式刀型闸阀
1）采用对夹式结构，体积小，重量轻。
2）*敞开的通道，可以防止介质在阀内沉积。
3）新研制的U型封圈，可以保证阀门的良好密封性。
4）闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5）流阻小。
6）安装维修方便。
三、DMZ73手动暗杆刀型闸阀标准规范：
设计制造:JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92
PZ573型伞齿轮对夹式刀形闸阀，伞齿轮对夹式刀形闸阀，PZ573系列对夹式刀形闸阀主要性能规范
| 公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
| 1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤900℃ | 纸浆、污水、煤浆、灰、渣水混合物 |
伞齿轮对夹式刀型闸阀，伞齿轮对夹式刀闸阀，美标伞齿轮对夹式刀闸阀，美标对夹式刀闸阀主要零部件材质
| 体、盖 | 闸板 | 阀杆 | 密封面 |
| 不锈钢、碳钢、灰铸铁 | 碳钢、 不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ573型美标刀型浆液阀，美标刀型浆液阀，PZ573型美标对夹式刀型浆液阀，PZ573型伞齿轮对夹式刀型阀

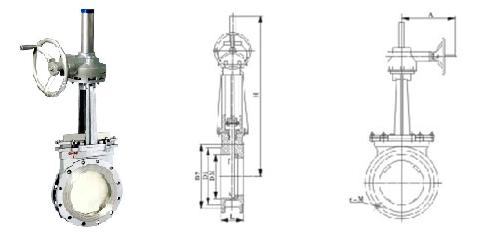

伞齿轮转动刀阀的结构图及主要外形及连接尺寸(mm)
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 475 | 4-M12 | 1.0 | 50 | 43 | 100 | 125 | 475 | 4-M16 |
| 65 | 46 | 110 | 130 | 500 | 4-M12 | 65 | 46 | 120 | 145 | 500 | 4-M16 | ||
| 80 | 46 | 125 | 150 | 535 | 4-M16 | 80 | 46 | 135 | 160 | 535 | 4-M16 | ||
| 100 | 52 | 145 | 170 | 605 | 4-M16 | 100 | 52 | 155 | 180 | 605 | 8-M16 | ||
| 125 | 56 | 175 | 200 | 665 | 8-M16 | 125 | 56 | 185 | 210 | 665 | 8-M16 | ||
| 150 | 56 | 200 | 225 | 765 | 8-M16 | 150 | 56 | 210 | 240 | 765 | 8-M20 | ||
| 200 | 60 | 255 | 280 | 880 | 8-M16 | 200 | 60 | 265 | 295 | 880 | 8-M20 | ||
| 250 | 68 | 310 | 335 | 1020 | 12-M16 | 250 | 68 | 320 | 350 | 1020 | 12-M20 | ||
| 300 | 78 | 362 | 395 | 1220 | 12-M20 | 300 | 78 | 368 | 400 | 1220 | 12-M20 | ||
| 350 | 78 | 412 | 445 | 1375 | 12-M20 | 350 | 78 | 428 | 460 | 1375 | 16-M20 | ||
| 400 | 102 | 462 | 495 | 1560 | 16-M20 | 400 | 102 | 482 | 515 | 1560 | 16-M22 | ||
| 450 | 114 | 518 | 550 | 1720 | 16-M20 | 450 | 114 | 532 | 565 | 1720 | 20-M22 | ||
| 500 | 127 | 568 | 600 | 1870 | 16-M20 | 500 | 127 | 585 | 620 | 1870 | 20-M22 | ||
| 600 | 154 | 670 | 705 | 2220 | 20-M22 | 600 | 154 | 685 | 725 | 2220 | 20-M27 | ||
| 700 | 165 | 775 | 810 | 2570 | 24-M22 | 700 | 165 | 800 | 840 | 2570 | 24-M27 | ||
| 800 | 190 | 880 | 920 | 3030 | 24-M27 | 800 | 190 | 898 | 950 | 3030 | 24-M30 | ||
| 900 | 203 | 980 | 1020 | 3430 | 24-M27 | 900 | 203 | 1005 | 1050 | 3430 | 28-M30 | ||
| 1000 | 216 | 1080 | 1120 | 3470 | 28-M27 | 1000 | 216 | 1110 | 1160 | 3470 | 28-M30 | ||
| 1200 | 254 | 1295 | 1340 | 4230 | 32-M30 | 1200 | 254 | 1325 | 1380 | 4230 | 32-M36 |
试验与验收: GB/T13927-92
刀型闸阀的安装事项
1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着.
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；4.用户在安装阀门前，必须校对阀门
4. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着.
5. 各连接部位螺栓，要求均匀拧紧；
6. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
7. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；
8. 用户在安装阀门时，必须预留阀门驱动的必要空间； 6. 驱动装置的接线须按线路图进行；
9. 刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封
