产品简介

DK7K41H型蓄能罐式液控缓闭金属密封止回阀和DX7K41X型蓄能罐式液控缓闭橡胶密封止回阀是我公司引进*进技术研制而成的新产品。

详细介绍

以其*的技术、*的工艺、新颖、雅致的外观结构，加之严谨的质量控制和*的售前售后服务，上海钰欧阀门竭诚欢迎各界人士光临指导，共创双赢。

蝶阀

缓闭止回蝶阀

主要特点 Main Features

DK7K41H型蓄能罐式液控缓闭金属密封止回阀和DX7K41X型蓄能罐式液控缓闭橡胶密封止回阀是我公司引进*进技术研制而成的新产品。

它兼有闸阀和止回阀的功能，具有较完善的液压系统和电气控制系统，即可现场操作，也可远距离操作能实现泵阀联锁程序控制及微机集中控制能取代重锤式液控蝶阀，主要将重锤势能变为流体蓄能，节省了*运行支承重锤所耗的能量，改善了液压系统的保压性能阀门可以全开、全闭、半开、也可以快关和缓闭，能按用户实际要求设定程序，有效的防止生产破坏性水锤，保证管线安全运行，是一种理想的控制设备。

二、性能规范和型号意义

开阀时间 (S)		阀门通径		可调
		≤1200	≤1400
		10-60	15-60
关阀时间(S)	快关	1.2-25	2.30
	慢关	2-60	4-60
关阀角度	快关	65°±10°
	慢关	25°±10°

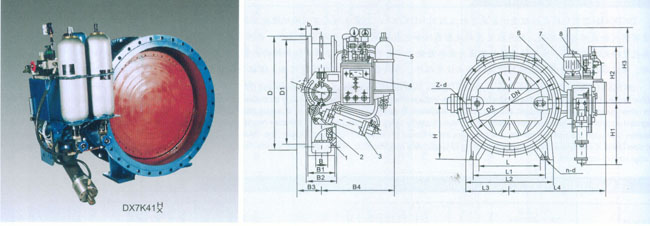

三、 DX7K41H和DX7K41X型外形尺寸及连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	主要连接尺寸
公称压力 PN(MPa)	公称通径 DN(mm)	D	D1	b	L	L1	L2	L3	L4
1.0	200	340	295	28				168	720
	250	395	350	28				200	770
	300	445	400	28				235	795
	350	505	460	30	260	340	420	265	820
	400	565	515	32	310	410	510	296	900
	450	615	565	32	320	420	520	320	920
	500	670	620	34	350	450	530	345	1010
	600	780	725	36	400	565	640	414	1055
	700	895	840	40	530	650	760	530.5	1070
	800	1015	950	44	600	740	860	601.5	1130
	900	1115	1050	46	668	820	950	664	1180
	1000	1230	1160	50	728	900	1040	735	1240
	1200	1455	1380	56	868	1070	1240	873	1250
0.6	1400	1630	1560	44	1000	1230	1430	957.5	1440
	1600	1830	1760	48	1130	1400	1620	1097.5	1540
	1800	2045	1970	50	1260	1550	1800	1212.5	1690
	2000	2265	2180	54	1280	1700	1980	1347.5	1810
	2200	2475	2390	60	1620	2040	2340	1660	2100
0.25	2400	2605	2540	38	1740	2070	2400	1687.5	2310
0.25	2600	2805	2740	40	1940	2270	2600	1887.5	2410

一、主要零件材料

部件名称		阀体蝶板	阀轴	阀体密封圈	蝶板密封圈
材料 Material	OX7K41X	灰铸铁	不锈钢	黄铜	丁晴耐油橡胶
材料 Material	DX7K41H	碳素钢	不锈钢	合金钢	不锈钢

二、主要连接尺寸

主要连接尺寸 (mm)
B	B1	B2	B3	B4	H	H1	H2	H3	Z-d	n-d
		152	250	670		620	730	1300	8-22
		250	250	670		620	730	1300	12-22
		270	250	690		620	730	1300	12-22
	100	290	250	690	320	620	730	1300	16-22	4-φ18
	120	310	285	760	340	675	750	1300	16-26	4-φ22
	134	330	285	760	370	675	750	1300	20-26	4-φ22
	136	350	285	760	400	675	750	1300	20-26	4-φ26
	158	390	285	760	460	675	750	1300	20-30	4-φ26
	210	430	315	805	520	885	820	1300	24-30	4-φ26
	220	470	315	805	580	885	820	1300	24-33	4-φ30
	220	510	315	825	630	885	820	1300	28-33	4-φ30
130	280	550	355	885	690	925	890	1300	28-36	4-φ30
160	330	630	355	885	810	935	890	1500	32-39	4-φ33
180	370	710	405	920	920	1010	930	1500	36-36	4-φ36
220	420	790	405	920	1040	1010	970	1500	40-36	4-φ36
260	470	870	460	960	1140	1080	1460	1500	44-39	4-φ39
290	520	950	560	1030	1250	1080	1460	1500	48-42	4-φ39
300	530	1000	580	1150	1350	1230	1520	1700	52-42	4-φ39
690	1010	1100	580	1150	1420	1230	1520	1700	56-33	4-φ42
700	1110	1200	580	1150	1520	1230	1520	1700	60-33	4-φ42

订货须知：（国家标准）

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
