【产品简介】

SLY系列长轴液下泵属于单级单吸立式液下泵。是在吸收*进技术基础上，根据市场需求，由上海赛泰水泵自主设计开发的新型、节能环保产品，用于输送中性或有腐蚀性的液体，清洁或内含固体颗粒的液体。

【详细说明】

上海京蝶阀门是国内*以研究生产水利及工业阀门的，阀门广泛应用于石油、化工、电力、造纸、食品、制药等.....

结构特点

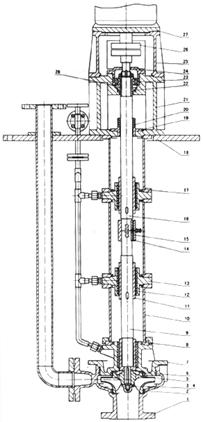

SLY型长轴液下泵总装图
总装图

1	泵体	15	接轴管	8	轴套	22	骨架油封
2	密封环	16	轴	9	轴	23	轴承
3	钢丝螺套	17	支承管	10	支承管	24	上轴承压盖
4	叶轮螺母	18	底板	11	轴套	25	电机架
5	叶轮	19	防尘盘	12	轴衬	26	联轴器
6	密封环	20	V型环	13	滑动轴承体	27	电机
7	泵盖	21	轴承架	14	接轴键	28	轴承套

SLY长轴液下泵接轴方式：长轴分成二节或多节加工，接轴端每一端均车内螺纹，两轴通过螺柱连接，外面通过接轴套及接轴键固定其位置。这样长轴靠接轴键传递扭矩，螺柱传递轴向力。增强了泵轴的同轴度，降低长轴的加工难度；支承方式：SLY系列采用多点支承方式，液面之上采用角接触球轴承，液下每根轴都有轴衬支承，轴衬固定在滑动轴承体上，滑动轴承体与支承管相连；泵起动时，叶轮已浸没在介质中，因而起动容易，不存在排气抽空问题；采用双蜗壳泵体(口径80mm上)，转子部件受径向力小，轴挠度小，轴衬磨损小，寿命长；从电机端看，泵为顺时针方向旋转。

冲洗方式

引入清洁的液体冲洗轴衬，保证了泵的安全运转。SLY长轴液下泵对于不同的介质，有两种方式可以选择。自冲洗：当泵送介质为清洁介质时，采用此方式进行冲洗。从泵出口法兰引一管路，使冲洗液流向各个轴衬，润滑了轴衬，带走摩擦副产生的热量，起到降温的作用。外冲洗：当泵送介质为内含较小颗粒的介质时，采用此方式进行冲洗。从外界接一管路，引入清洁的冲洗液冲洗各个轴衬，润滑轴衬，带走摩擦副产生的热量，起到降温的作用。同时，避免固体颗粒进入摩擦副中。

性能表 I

型号	叶轮型式	电机转速n～2950r/min						电机转速n～1475r/min
		流量 Q M3/	扬程 H m	比重=100		比重=135		流量 Q M3/	扬程 H m	比重=100		比重=135
				电机功率及型号						电机功率及型号
				KW	电机机座号	KW	电机机座号			KW	电机机座号	KW	电机机座号
SLY25-200	A	11.5	47	5.5	132S1-2	7.5	132S2-2	5.8	11	1.1	90S-4	1.1	90S-4
	B	10.5	40	4	112M-2	5.5	132S1-2	5.4	10	1.1	90S-4	1.1	90S-4
	C	9	34	3	100L-2	4	112M-2	4.6	7.5	1.1	90S-4	1.1	90S-4
	D	7.5	26	2.2	90L-2	3	100L-2	4	5.5	1.1	90S-4	1.1	90S-4
	E	5.5	14	1.5	90S-2	1.5	90S-2	3	3	1.1	90S-4	1.1	90S-4
SLY40-160	A	28	31	5.5	132S1-2	7.5	132S2-2	14	7	1.1	90S-4	1.1	90S-4
	B	25.6	27	5.5	132S1-2	7.5	132S2-2	13	6	1.1	90S-4	1.1	90S-4
	C	22	20	4	112M-2	5.5	132S1-2	11	4.5	1.1	90S-4	1.1	90S-4
	D	20	14	2.2	90L-2	3	100L-2	9.5	3.5	1.1	90S-4	1.1	90S-4
SLY40-200	A	29	51	11	160M1-2	15	160M2-2	14.5	12	1.5	90L-4	2.2	100L1-4
	B	26	45	7.5	132S2-2	11	160M1-2	13	10.5	1.1	90S-4	1.5	90L-4
	C	22	37	5.5	132S1-2	7.5	132S2-2	11.5	8	1.1	90S-4	1.1	90S-4
	D	18	18	4	112M-2	5.5	132S1-2	9.5	6	1.1	90S-4	1.1	90S-4
SLY40-250	A	32	76	18.5	160L-2	22	180M-2	16	18.5	3	100L2-4	4	112M-4
	B	30	70	15	160M2-2	18.5	160L-2	15	17	2.2	100L1-4	3	100L2-4
	C	24	58	11	160M1-2	15	160M2-2	12.5	13	1.5	90L-4	2.2	100L1-4
	D	21	45	7.5	132S2-2	11	160M1-2	10.5	10	1.1	90S-4	1.5	90L-4
SLY40-315	A							21	28	5.5	132S-4	7.5	132M-4
	B							20	26.5	5.5	132S-4	7.5	132M-4
	C							11.8	19	4	112M-4	5.5	132S-4
	D							15	14	3	100L2-4	3	100L2-4
SLY50-160	A	50	32	11	160M1-2	15	160M2-2	25	7.5	1.5	90L-4	2.2	100L1-4
	B	45	27	7.5	132S2-2	11	160M1-2	22.8	6	1.5	90L-4	1.5	90L-4
	C	38	20	5.5	132S1-2	7.5	132S2-2	19	45	1.1	90S-4	1.1	90S-4
	D	31	15	3	100L-2	4	112M-2	16.5	3	1.1	90S-4	1.1	90S-4
SLY50-200	A	62	50	18.5	160L-2	22	180M-2	31	12	3	100L1-4	3	100L2-4
	B	56	44	15	160M2-2	18.5	160L-2	28.5	10.5	2.2	100L2-4	3	100L2-4
	C	49	35	11	160M1-2	15	160M2-2	25	8	1.5	90L-4	2.2	100L1-4
	D	43	26	7.5	132S2-2	11	160M1-2	22	6	1.1	90S-4	1.5	90L-4
SLY50-250	A	70	80	30	200L1-2	37	200L2-2	35	19	4	112M-4	5.5	132S-4
	B	66	73	30	200L1-2	37	200L2-2	33	17.5	4	112M-4	5.5	132S-4
	C	60	58	22	180M-2	30	200L1-2	30	14	3	100L2-4	4	112M-4
	D	50	43	15	160M2-2	18.5	160L-2	26	10	2.2	100L1-4	3	100L2-4
SLY50-315	A							44	27	11	160M-4	11	160M-4
	B							40	23	7.5	132M-4	11	160M-4
	C							35	16	5.5	132S-4	7.5	132M-4
	D							30	13	3	100L2-4	4	112M-4
SLY80-160	A	94	30	15	160M2-2	18.5	160L-2	47	7	2.2	100L1-4	3	100L2-4
	B	85	26	11	160M1-2	15	160M2-2	42	6	2.2	100L1-4	2.2	100L1-4
	C	76	21	11	160M1-2	11	160M1-2	38	4.5	1.5	90L-4	2.2	100L1-4
	D	66	15	5.5	132S1-2	7.5	132S2-2	34	3	1.1	90S-4	1.1	90S-4
SLY80-200	A	103	52	30	200L1-2	37	200L2-2	51	12.5	4	112M-4	5.5	132S-4
	B	95	46	22	180M-2	30	200L1-2	47	11	3	100L2-4	4	112M-4
	C	84	36	15	160M2-2	22	180M-2	40	8.5	2.2	100L1-4	3	100L2-4
	D	70	28	11	160M1-2	15	160M2-2	36	6.5	1.5	90L-4	2.2	100L1-4
SLY80-250	A	127	80	45	225M-2	75	280S-2	64	19	7.5	132M-4	11	160M-4
	B	120	74	45	225M-2	55	250M-2	60	18	7.5	132M-4	7.5	132M-4
	C	105	57	30	200L1-2	45	225M-2	52	13.5	4	112M-4	5.5	132S-4
	D	87	43	22	180M-2	30	200L1-2	46	10	3	100L2-4	4	112M-4

性能表 II

型号	叶轮型式	电机转速n～2950r/min						电机转速n～1475r/min
		流量 Q M3/	扬程 H m	比重=100		比重=135		流量 Q M3/	扬程 H m	比重=100		比重=135
				电机功率及型号						电机功率及型号
				KW	电机机座号	KW	电机机座号			KW	电机机座号	KW	电机机座号
SLY80-315	A							70	32	15	160L-4	18.5	180M-4
	B							66	29	11	160M-4	15	160L-4
	C							56	23	11	160M-4	11	160M-4
	D							45	17	5.5	132S-4	7.5	132M-4
SLY100-160	A	162	27	22	180M-2	30	200L1-2	81	6.5	3	100L2-4	4	112M-4
SLY100-160	B	150	22	15	160M2-2	22	180M-2	73	5	2.2	100L1-4	3	100L2-4
	C	130	15	11	160M1-2	15	160M2-2	63	3.3	1.5	90L-4	2.2	100L1-4
	D	110	10	7.5	132S2-2	11	160M1-2	55	2	1.1	90S-4	1.5	90L-4
SLY100-200	A	193	48	45	225M-2	55	250M-2	95	11.5	5.5	132S-4	7.5	132M-4
	B	180	42	37	200L2-2	45	225M-2	90	9.5	5.5	132S-4	7.5	132M-4
	C	155	33	30	200L1-2	37	200L2-2	80	7.5	4	112M-4	5.5	132S-4
	D	135	24	18.5	160L-2	30	200L1-2	70	5	3	100L2-4	3	100L2-4
SLY100-250	A	230	77	75	280S-2	90	280M-2	115	19	11	160M-4	15	160L-4
	B	218	71	75	280S-2	90	280M-2	110	17	11	160M-4	11	160M-4
	C	190	56	45	225M-2	75	280S-2	100	13	7.5	132M-4	11	160M-4
	D	170	42	37	200L2-2	45	225M-2	90	9	5.5	132S-4	7.5	132M-4
SLY100-315	A							125	30	18.5	180L-4	30	200L-4
	B							119	28	18.5	180M-4	22	180L-4
	C							104	23	15	160L-4	18.5	180M-4
	D							86	16.5	11	160M-4	11	160M-4
SLY150-200	A							160	10	7.5	132M-4	11	160M-4
	B							152	8.5	7.5	132M-4	11	160M-4
	C							140	6	5.5	132S-4	7.5	132M-4
	D							123	4	3	100L2-4	4	112M-4



SLY150-250	A							195	17.5	15	160L-4	22	180L-4
SLY150-250	B							180	15	15	160L-4	18.5	180M-4
	C							160	10.5	11	160M-4	11	160M-4
	D
SLY150-315	A							220	31.5	30	200L-4	45	225M-4
	B							210	29	30	200L-4	37	225S-4
	C							180	23	22	180L-4	30	200L-4
	D							150	16	15	160L-4	18.5	180M-4
SLY200-250	A							305	16.5	22	180L-4	30	200L-4
	B							290	15	18.5	180M-4	30	200L-4
	C							260	11	15	160L-4	18.5	180M-4
	D							240	7	11	160M-4	15	160L-4
SLY200-315	A							350	29	45	225M-4	55	250M-4
	B							340	28	37	225S-4	55	250M-4
	C							300	21	30	200L-4	37	225S-4
	D							250	14	18.5	180M-4	22	180L-4

外形尺寸表

型号	轴承架	DN	a	a1	a2	a3	k	k1	r1	g	z	s	n	p	c1	c2
SLY25-200	LK35	25	730	500	340	450	265	290	416	100	54	25	200	255	220	125
SLY40-160		40					290	270	449	120				285
SLY40-200		40					310		484					295
SLY50-160		50					295		460					295
SLY50-200		50					310		490					305
SLY40-250	LK45	40	860	580	405	530	335	335	529	120	54	25	220	300	280	140
SLY40-315		40	900	630	425	580	390	350	634					320
SLY50-250		50	860	580	405	530	350	325	550					320
SLY50-315		50	900	630	425	580	390	350	635		70			335
SLY80-160		80	860	580	405	530	350	310	555	135				320
SLY80-200			860	580	405	530	370	310	580
SLY80-250			900	630	425	580	390	325	615
SLY100-160		100					400	305	622				240	340
SLY100-200							410	305	637				240	330
SLY100-250			970	630	460	580	430	340	687		115		260	365
SLY150-200		150	1050	630	500	580	520	325	804	160	115		260	365
SLY80-315	LK55	80	970	630	460	580	430	360	690	135	70	30	260	380	320	140
SLY100-315		100	1050	660	500	610	460	375	737	135	115			390
SLY150-250		150	1100	660	525	610	525	360	824	160				400
SLY150-315		150	1200	720	575	670	580	385	894					400
SLY200-250		200	1200	720	575	670	650	340	980		175		300	430
SLY200-315		200	1300	760	625	710	680	385	1030		175		300	440

配用电机型号及尺寸

轴承架	电机机座号	90S	90L	100L	112M	132S	132M	160M	160L	180M	180L	200L	225S	225M 4P	225M 4P	250M	280S	280M
LK35	h1	389		399		419		449
LK35	h2	649	674	719	739	814	854	939	984	1009
LK45	h1	413		423		443		473					503		473	503
	h2	673	698	743	763	838	878	963	1008	1033	1073	1138	1183		1178	1398	1483	1533
	h1					556		586					616	616		616
	h2					950	991	1076	1121	1146	1186	1251	1296	1321		1511
LK55						950	991	1076	1121	1146	1186	1251

订货须知：（国家标准）
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价，有意者请。
我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的*，为您提供的阀门知识、的服务、*的技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。我们立志成为世界的阀门制造商。

上海京蝶阀门以其*的技术、*的工艺、新颖、雅致的外观结构，加之严谨的质量控制和*的售前售后服务，上海京蝶阀门竭诚欢迎各界人士光临指导，共创双赢。
