Q41F法兰式铸钢球阀

  • 公司名称:
  • 产品参考价:
  • 更新时间:
  • 所 在 地:
  • 生产地址:
  • 浏览次数:
  • 浙江中耐泵业有限公司
  • 10元
  • 2016-10-27 16:45:37
  • 温州市
  • 浙江永嘉瓯北
  • 809

我要询价

【简单介绍】

Q41F法兰式铸钢球阀适用介质:水、气、油品、天然气和酸碳腐蚀性介质适用温度:-196-350℃ 驱动方式:手动、气动、电动、波动等 公称通径:DN15-250mm 1/2″-10″。

【详细说明】

Q41F法兰式铸钢球阀产品概述:

Q41F法兰式铸钢球阀适用介质:水、气、油品、天然气和酸碳腐蚀性介质适用温度:-196-350℃ 驱动方式:手动、气动、电动、波动等 公称通径:DN15-250mm 1/2″-10″。

Q41F法兰式铸钢球阀结构特点:

1、流体阻力小、球阀是所有阀类中流体阻力zui小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球阀的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

Q41F法兰式铸钢球阀执行机构:

球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

Q41F法兰式铸钢球阀附件的选项:

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。

Q41F法兰式铸钢球阀执行标准:

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

Q41F法兰式铸钢球阀性能规范:



公称通径mm

DN15-DN300

材料代号

C

P

R

主要零件

阀 体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球 体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀 杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增强聚四氟乙烯 对位聚苯

填 料

聚四氟乙烯 柔性石墨

适用工况

适用介质

蒸汽、水、油品

硝酸类

醋酸类

适用温度

-28℃ - 300℃

执行器

型 号

DA/SR系列、GTD/GTE系列、QGSY系列等

气源压力

0.4-0.7MPa





试验压力
(Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

气密试验

0.5~0.7



Q41F法兰式铸钢球阀主要零件材料:



序号
No.

材料标准

材料牌号

序号
No.

材料标准

材料牌号

碳钢

不锈钢

碳钢

不锈钢

零件名称

GB

ASTM

GB

ASTM

零件名称

GB

ASTM

GB

ASTM

01

阀体

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

10

阀座密封圈

石墨

02

阀盖

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

11

阀杆

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316L

03

双头螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

12

止推轴承

金属夹PTEE

04

螺母

45

A194-2H

0Cr18Ni

A194-8M

13

阀杆填料

石墨

05

垫圈

金属夹石墨

14

填料压环

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

F304/F316/
F304L/F316L

06

球体

2Cr13渗氮

A276-410渗氮

1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮

F304/F316/
F304L/F316L
渗氮

15

填料压盖

WCB

A216-WCB

ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti

CF8/CF8M/
CF3/CF3M

07

阀座

2Cr13渗氮

A276-410渗氮

1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮

F304/F316/
F304L/F316L
渗氮

16

螺钉

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

08

阀座支承圈

2Cr13

A276-410

1Cr18Ni9Ti
1Cr18Ni12Mo2T

F304/F316/
F304L/F316L

17

定位板

2Cr13

A276-410

1Cr18Ni9Ti

304

09

阀座弹簧

17-7PH

17-7PH

17-7PH

17-7PH

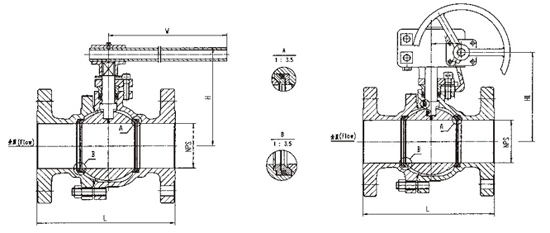

Q41F法兰式铸钢球阀主要外形图:

   Q41F球阀 (手柄传动)                                                          Q41F球阀 (蜗轮传动)

Q41F法兰式铸钢球阀主要连接尺寸及重量:

PN1.6 MPa主要连接尺寸及重量:



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

105

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6

7

10

15

19

33

58

93

160



PN2.5 MPa主要连接尺寸及重量:



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

105

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(㎏)

2.5

3

5

6.5

9

12

20

25

44

75

105

200



PN4.0 MPa主要连接尺寸及重量:



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(㎏)

3

4

5

7

9

12

18

28

46

75

106

190



PN6.4 MPa主要连接尺寸及重量:



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(㎏)

6.5

7

8

12

14

18

28

40

65

98

140

250



PN10.0 MPa主要连接尺寸及重量:



公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(㎏)

6.5

7

10

15

18

25

32

46

75









球阀订货友情提示:

● ①Q41F法兰式铸钢球阀产品名称与型号②Q41F法兰式铸钢球阀口径③Q41F法兰式铸钢球阀是否带附件以便我们的为您正确选型④Q41F法兰式铸钢球阀的使用压力⑤Q41F法兰式铸钢球阀的使用介质的温度。
● 若已经由设计单位选定中耐泵阀公司的Q41F法兰式铸钢球阀型号,请按Q41F法兰式铸钢球阀型号直接向我司销售部订购。
● 当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的中耐泵阀公司专家为您审核把关。
●  感谢您访问我们中耐泵阀的【www.b-fz.com】如有任何疑问.您可以致电给我们,:、66998226,我们一定会尽心尽力为您提供优质的服务。
