法兰钢制旋启式止回阀 进口止回阀

  • 发布日期:
  • 有效日期:
  • 所 在 地:
  • 产  地:
  • 已获点击:

  • 2010年8月10日
  • 2100年11月26日
  • 上海上海市
  • 上海嘉定区工业园区北区958弄
  • 47次

【产品简介】

上海好施阀门厂成立于1982年,位于上海嘉定区工业园区北区958弄,于2005年改制为上海好施阀门有限公司。是*生产企业单位,有近30年的生产、销售和自主研发经验,是金阀奖*的持有者及世界阀门协会的董事及终身会员。好施是全国生产阀门品种、规格Z多的阀门厂家之一,产品广泛应用于工业、商业、石油化工、航海运输、流体控制、家庭住宅、和环境保护、高温高压等领域。


【详细说明】

诚以修身、信以立世

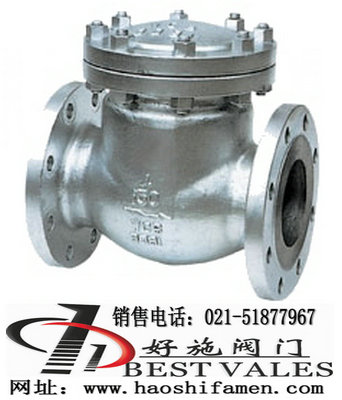

法兰钢制旋启式止回阀
型号:H44H
口径:DN25~DN300
压力:0.6~16.0MPa
材质:铸钢、不锈钢、合金钢等
上海好施阀门厂
:haoshifamen
:http://www.haoshifamen.com
地址:上海嘉定区工业园区北区958弄
总裁致谢:
好施成立至今经历了数十年残酷的市场考验后能被大众所接受,离不开:公司“以生产优质产品为荣”,“以生产劣质产品为耻”,的荣辱价值观,离不开:全体员工日以继夜的艰苦奋斗,离不开:广大客户对好施多年来的支持与理解,对此表示衷心的感谢!
上海好施阀门厂成立于1982年,位于上海嘉定区工业园区北区958弄,于2005年改制为上海好施阀门有限公司。是*生产企业单位,有近30年的生产、销售和自主研发经验,是金阀奖*的持有者及世界阀门协会的董事及终身会员。好施是全国生产阀门品种、规格zui多的阀门厂家之一,产品广泛应用于工业、商业、石油化工、航海运输、流体控制、家庭住宅、和环境保护、高温高压等领域。

产品介绍:
旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电动机反转,以及容器内介质的泄放。止回阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。

应用范围:
法兰式旋启式止回阀适用于压力PN16~160工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,钢制旋启止回阀适用介质为水、油品、蒸汽、酸性介质等。

结构特点:
旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。



旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360C范围内有一定的自由度,有适当的微量位置补偿。



标准规范:


设计制造标准:GB/T 12236-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008



旋启式止回阀主要性能规范

型号 公称压力
PN/MPa
试验压力
PS(MPa)
工作温度
(℃)
适用介质 工作温度(℃)
壳体 密封 120 200 350 425 450 350
zui高工作压力 P/MPa
H44Y-4DI 4.0 6.0 4.0 ≤550 水、蒸汽、油品 - 4.0 4.0 3.4 - 1.0
H44M-4O ≤450 二甲乙苯 - - - - 1.8 -
H44Y-40P ≤120
H44W-40P -20~150 苯菲尔溶液 3.7 - - - - -
H44W-40R -20~150 硝酸类 - - - - - -
H44Y-40P1 ≤550 醋酸类 - - - - - -
H44W-40P1 蒸气、空气、油品 - 4.0 - - - 2.2
H44Y-64P1 5.1 9.6 6.4 - 4.0 - - - 2.2
H44Y-64I 水、蒸气、油品 - 6.4 - - - 3.6
- - 5.3 4.6 - 1.6

零件材料与工况:

型号 H44H-16C~250 H44W-16P~250
工作压力(MPa) 1.6~6.4
适用温度(℃) ≤425 ≤150
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖、阀瓣 碳素钢 铬镍钛不锈钢
密封面 碳钢堆焊铁基合金 本体密封



H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1、H44W-40P1、H44W40P、H44W-40R主要尺寸及重量:

公称通径
DN/mm
PN 40 尺 寸 /mm 重量
L D D1 D2 D6 b Z-фd D3 H
50 230 160 125 100 88 20 4-ф18 185 172 20
65 290 180 145 120 110 22 8-ф18 210 182 30
80 310 195 160 135 121 22 8-ф18 210 192 35
100 350 230 190 160 150 24 8-ф23 260 217 50
125 400 270 220 188 176 28 8-ф25 295 250 75
150 480 300 250 218 204 30 8-ф25 330 270 105
200 550 375 320 282 260 38 12-ф30 390 320 160
250 650 445 385 345 313 42 12-ф34 445 356 240
350 850 570 510 465 422 52 16-ф34 615 518 352
