GIQ-A型系列气动高真空蝶阀,〖中国台湾品质〗

工作介质为空气和非腐蚀性气体。

主要技术性能

适用范围（Pa） 2x105～1.3x10-5 阀门漏率（Pa.L/S） ≤1.3x10-6 介质温度（℃） -25～+80（密封材料为丁腈橡胶） -30～+150（密封材料为氟橡胶） 气源压力（MPa） 0.4～0.6 法兰标准 GB/T6070 安装位置 任意 电源电压 标准出厂：AC220V/50Hz 特殊：AC110V；DC24V；DC12V等 信号反馈 标准出厂：不带反馈信号 特殊：磁性开关DV/AC5～240V

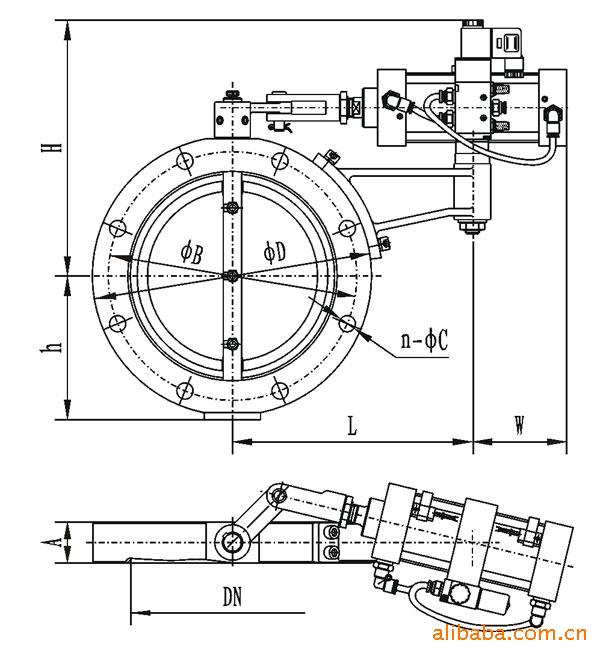

连接及外形尺寸

型号 通径（DN） ΦD ΦB H h A L W n-ΦC GIQ-50A 50 110 90 162 55 26 160 62 4-Φ9 GIQ-63A 63 130 110 172 66 32 180 81 GIQ-80A 80 145 125 178 74 8-Φ9 GIQ-100A 100 165 145 187 84 8-Φ12 GIQ-125A 125 200 175 208 102 35 207 86 GIQ-150A 150 225 200 220 114 GIQ-200A 200 285 260 256 146 45 236 100 12-Φ11 GIQ-250A 250 335 310 282 173 50 GIQ-300A 300 425 395 350 216 55 280 118 12-Φ14 GIQ-400A 400 510 480 392 259 60 304 130 16-Φ14 GIQ-500A 500 600 565 440 312 80 350 175 12-Φ18 GIQ-600A 600 710 670 525 366 100 360 212 12-Φ21 GIQ-800A 800 920 880 690 473 130 520 268 20-Φ21

注：通径DN≥500法兰连接为JB919标准.

我公司联合〔漳州中宇机械〕从中国台湾引进制冷*技术、设备和原器件，按照中国台湾*的设计理念和中国台湾的*的生产工艺、全面遵循ISO9001-2000质量管理体系，已成功研制真空充气阀类、真空挡板阀类、真空蝶阀类、真空球阀类、真空微调阀类、真空隔膜阀类、真空角座阀类、真空管道阀类等系列产品。公司以大都市——上海为依托，充分利用区域和行业优势，致力引进*的管理经验和科技创新、积极提升企业综合实力，扩大*。优质的质量赢得了客户的*好评和信赖。公司一直奉行“以质量求生存，靠科技求发展”的宗旨。在实施全面质量管理的基础上，以精良的工艺装备，*合理的设计，专业化的生产，外观与内在并重的质量理念和用户*的服务意识，及具有竞争力的成本，为您提供高品质且不断改进的产品及优质服务，诚邀中外客商、各界用户和友仁前来考察、洽谈贸易，愿与您在成功的道路上携手并进，共谱凯歌。

中国台湾技术、中国台湾设备——完善设备为高品质产品提供保证
保修一年、终身维护——强有力服务队伍使您用得更放心
